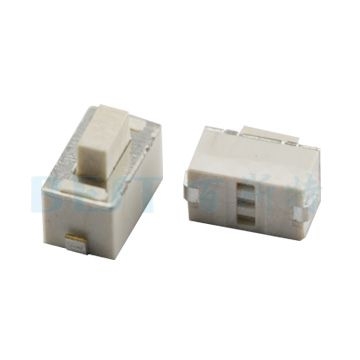

輕觸開關TS-1101U產品簡介
產品的廠家編號為:輕觸開關TS-1101U,產品的顏色為全白,又被稱為3*6*4.3貼片輕觸開關或3*6*5貼片輕觸開關,產品的高度有4.3mm 和5.0mm兩個標準,此開關的驅動力度有160克力和250克力兩種標準,產品的包裝方式有:袋裝(1000PCS/包)和卷裝也就是編帶 (3000PCS/盤),適用于電子化的各種手機、錄像機、測量儀器、音響設備、通信設備、白色電器、工業設備、汽車電子等。
輕觸開關TS-1101U技術參數
使用范圍溫度:-20℃~70℃
保存溫度范圍:-30℃~80℃
額定值:DC 12V 50mA
接觸電阻:≤100mΩ
絕緣電阻:≥100 MΩ
輕觸開關TS-1101U機械性能
驅動力:250±50gf 或 160±50gf
回彈力度:40gf min
按鈕行程:0.25±0.1mm
可焊性:超過75%的錫焊面積被焊料所覆蓋
機械壽命:50000次
輕觸開關TS-1101U各部件材質
蓋板:材料為黃銅,數量一個,顏色:白色。
按鈕:材質為LCP,數量一個,顏色:白色。
彈片:材料不銹鋼,數量一個,顏色:白色。
基座:材質為LCP,數量一個,顏色:白色。
引腳:材質為黃銅,表面為鍍銀處理。

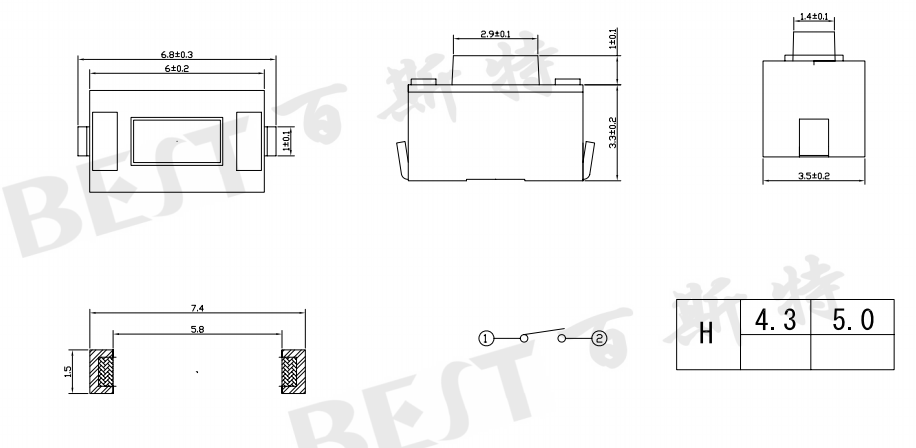

輕觸開關TS-1101U參考圖紙
